Разбираем новейший планшет Apple iPad 2 Wi-Fi.

Это руководство является переводом статьи: http://www.ifixit.com/Teardown/iPad-2-Wi-Fi-Teardown/5071/1 .

Предупреждение

Эта статья не является руководством к действию! Вся ответственность за сбор и разбор вашего устройства лежит на вас.
Многие производители не несут гарантийных обязательств если устройство было разобрано пользователем. Если вы не хотите лишиться гарантии на вашее устройство уточните условия гарантийных обязательств в документации или у производителя устройства.

Используемые инструменты

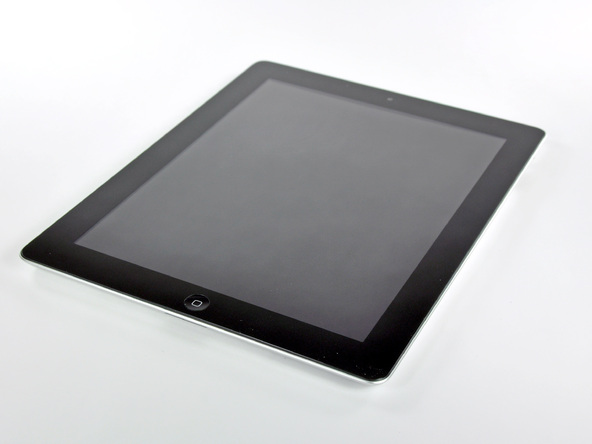

Наконец-то!!! Плашет iPad снова в руках команды iFixit! И на этот раз в его названии присутствует цифра «2», т.е. это модель iPad 2!

Долгожданный iPad 2 призвать восполнить недостатки модели первого поколения iPad.

Технические характеристики:

• двухъядерный процессор с тактовой частотой 1 ГГц Apple A5
• 512 Мб оперативной памяти LPDDR2
• встроенный модуль памяти емкостью 166/32/64 Гб
• 9,7-дюймовый глянцевый сенсорный дисплей со светодиодной подсветкой и функцией распознавания нескольких касаний, изготовленный по технологии IPS (1024 x 768 пикс.)
• камера с тыльной стороны с возможностью съемки видео высокого разрешения (720p) + фронтальная VGA-камера

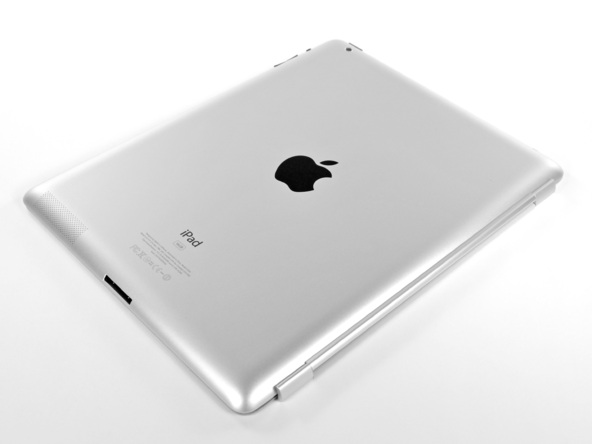

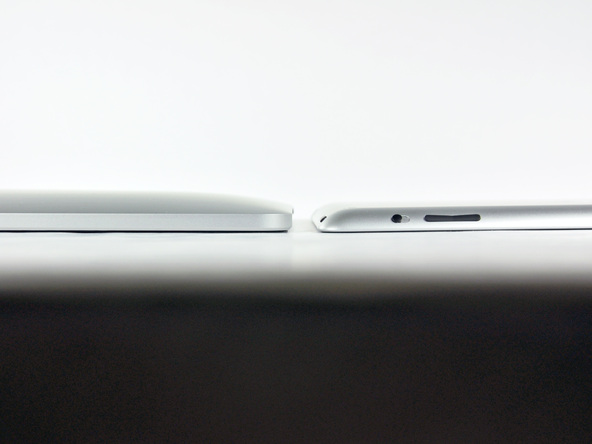

Сравним планшеты Apple по толщине. По сравнению с предыдущей версией, нельзя не заменить скошенные края корпуса iPad 2.

Подозреваем, что в новой версии планшета фронтальная панель держится не на защелках, а приклеена а-ля iPod Touch 4th Gen.

Из-за новой формы корпуса iPad наверняка станут обзывать «большим айподом».

Фирма Apple подытожила изменения планшета шестью краткими фразами: «Тоньше. Легче. Быстрее. Видеозвонки FaceTime. Обложка Smart Cover. 10 часов работы от аккумулятора».

Оригинальный iPad тоже работает от аккумулятора 10 часов, но если учесть, что устройство стало тоньше, легче и быстрее, это впечатляет.

У iPad 2 новый номер модели: A1395. Спасибо, Apple! Так гораздо лучше, чем 100500 раз выпускать разные версии MacBook Pro под одним номером A1286.
Номер iPad 2 уж явно не перепутаешь с 1337, номером первой версии iPad.

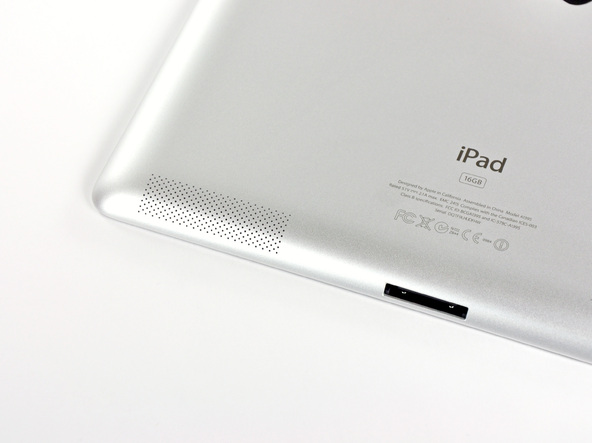

С обратной стороны iPad 2 в левом нижнем углу расположена решетка динамика. Мы не фанаты моно-звука, но со стерео придется подождать до выхода iPad 3.

Итак, давайте без промедления приступим к разборке iPad 2!

Похоже, что, в отличие от оригинального iPad, здесь нам не снять лицевую панель без помощи термофена.

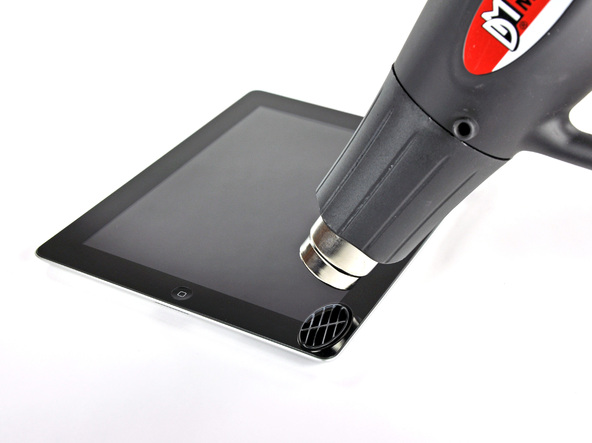

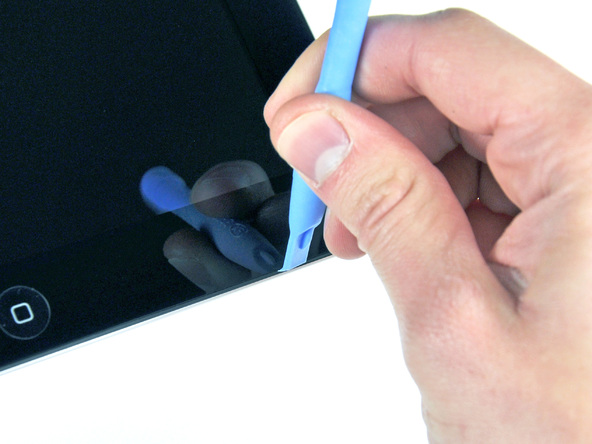

Хорошенько прогрев панель, чтобы размягчить клейкую основу, мы принимаемся поддевать панель пластиковым инструментом для вскрытия корпусов.

И вот панель отделилась! Никаких защелок, сплошной клей.

Как ни тяжко нам было возиться с защелками оригинального iPad, с клеем возни еще больше. Не удивляйтесь, если после вскрытия лицевой панели вам захочется ее разбить!

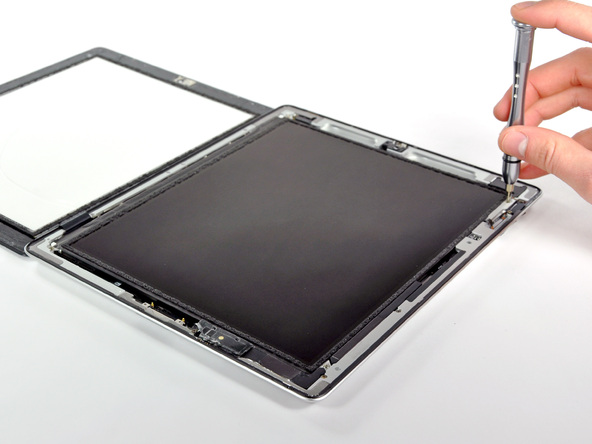

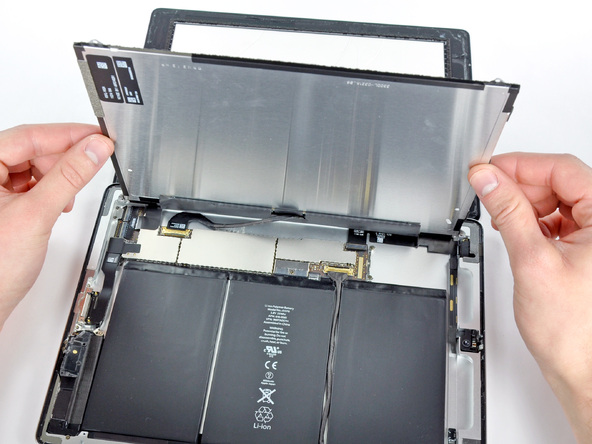

ЖК-дисплей держится на нескольких винтах тут и там. Не проблема – достаем отвертку.

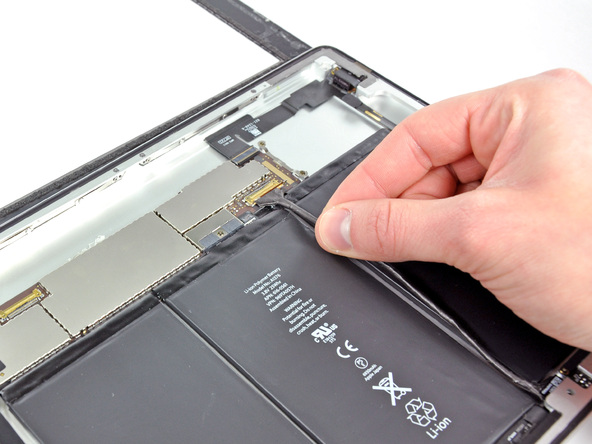

Под дисплеем обнаруживаем аккумулятор напряжением 3,8 В и емкостью 25 Вт/ч. Это лишь чуть-чуть больше, чем 24,8 Вт/ч. оригинального iPad, так что улучшенная работа батареи связана с программным обеспечением и обновлением других компонентов устройства.

На аккумуляторе также указана емкость 6930 мАч, что вроде бы противоречит упомянутым 25 Вт/ч при напряжении 3,8 В ((25 Вт/3,8 В)*1000=6579 мАч), однако 3,8 В – это номинальное напряжение, а не среднее. Среднее напряжение аккумулятора в течение времени разряда ближе к 3,6 В, что приводит к более точной формуле ((25 Вт/3,6 ВV)*1000=6944 мАч).

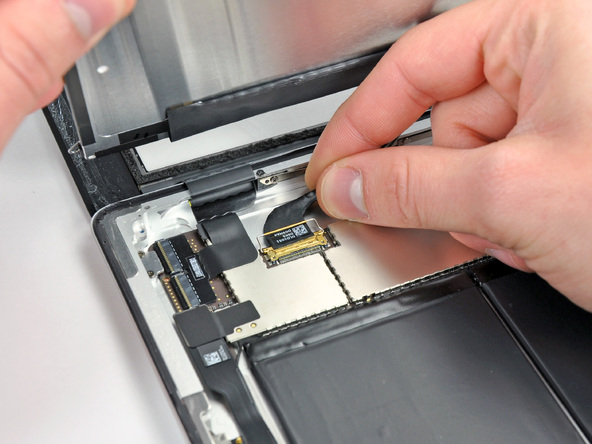

Отсоединив кабель, можно снять дисплей iPad 2.

Отсоединяем шлейф сенсорной панели от разъема на материнской плате. Ну какое устройство Apple сможет обойтись без технологии Multi-Touch? Как же без этого.

Отсоединяем кабель дочерней платы камеры / регулировки громкости от разъема на материнской плате.

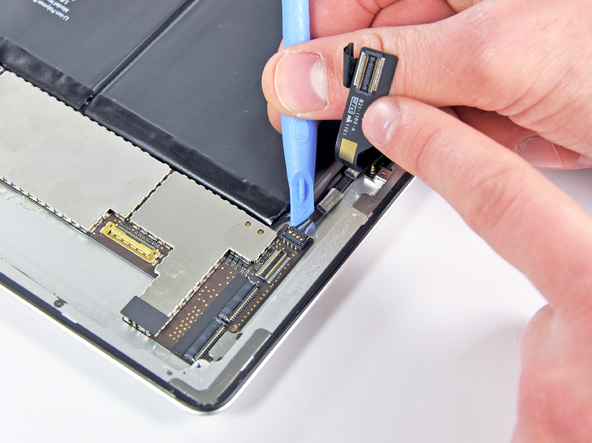

Затем мы отсоединяем шлейф для подключения док-станции от разъема на материнской плате.

После этого открепляем разъем динамика.

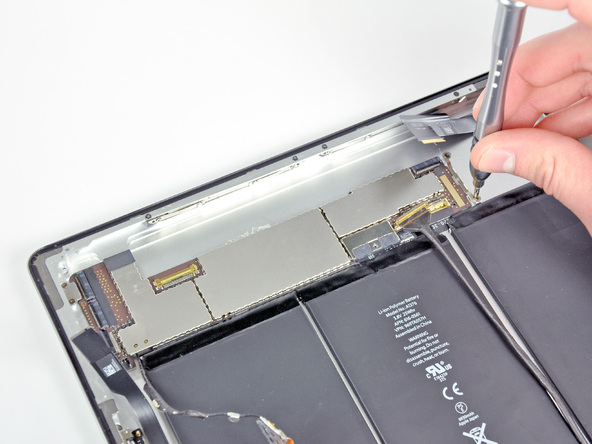

Выкручиваем винты крепления материнской платы к корпусу при помощи крестовой отвертки.

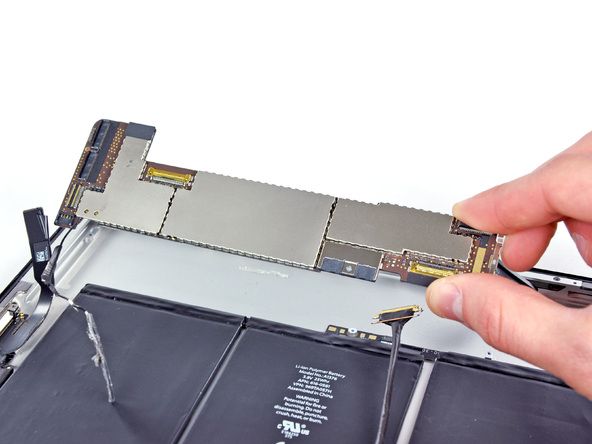

После этого материнская плата снимается без труда.

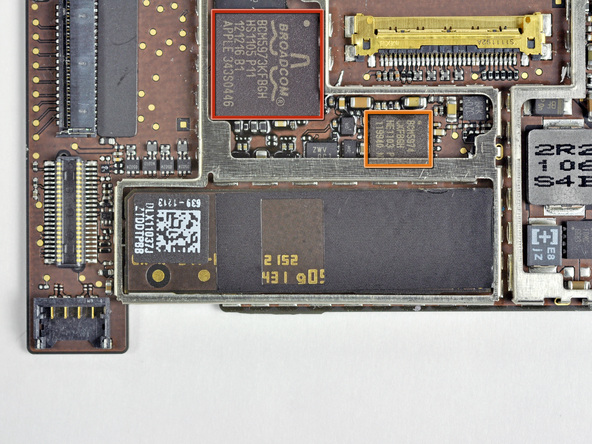

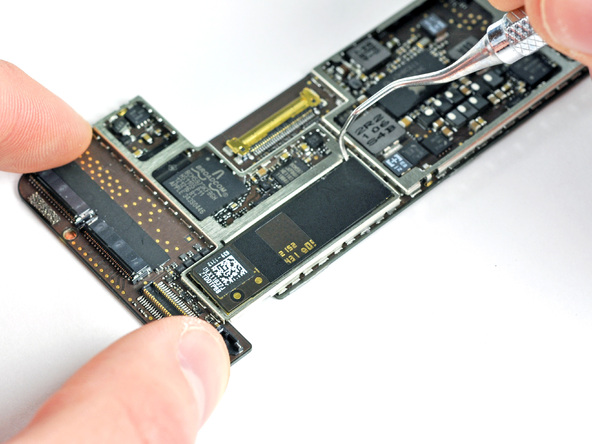

Снимаем электромагнитные щиты и рассматриваем интегральные схемы на материнской плате:

• Микроконтроллер сенсорной панели Broadcom BCM5973KFBGH (обведен красным)
• Емкостный контроллер сенсорной панели Broadcom BCM5974 CKFBGH (обведен оранжевым)

То же самое, что и в оригинальном iPad – тут ничего нового!

Интересно, что под одним из электромагнитных щитов к системной плате прикреплена плата Wi-Fi. Она легко извлекается из разъема.

Плата Wi-Fi; под управлением другого чипа Broadcom, BCM43291HKUBC. Этот комбо-чип Wi-Fi/Bluetooth/FM-тюнер фирмы Broadcom стал неотъемлемой частью смартфонов – на редкость удачное конструктивное решение.

Именно эту деталь Apple установила и в первом iPad, и в iPhone 4.

Чипы на системной плате:

• Двухъядерный процессор Apple A5 с тактовой частотой 1 ГГц и 512 Мб оперативной памяти Samsung (обведен красным).
• NAND-флеш память Toshiba TH58NVG7D2FLA89 16 Гб (обведена оранжевым).
• Apple 343S0542 — судя по окружающим чип индукторам и конденсаторам, это похоже на контроллер питания Dialog Semiconductor, установленный в прошлогоднем iPad (обведен желтым).
• Линейный драйвер сенсорной панели Texas Instruments CD3240B0 11AZ4JT G1, работающий с указанными выше чипами Broadcom BCM5973 и BCM5974 (обведен синим).
• Интегральная схема управления питанием S6T2MLC N33C50V (обведена бирюзовым).

Выпуск процессора A5 датируется концом января – серединой февраля 2011 года. С его выпуском явно очень торопились. Похоже, что процессор A5 – это APL0498, сменивший A4/APL0398, установленный в iPad 1 и iPhone.

Чип с маркировкой Apple 338S0940 A0BZ1101 SGP. Это похоже на аудиокодек Cirrus, который наши коллеги с сайта Chipworks обнаружили в Verizon iPhone, но чтобы в этом удостовериться, им пришлось снять чип с материнской платы.

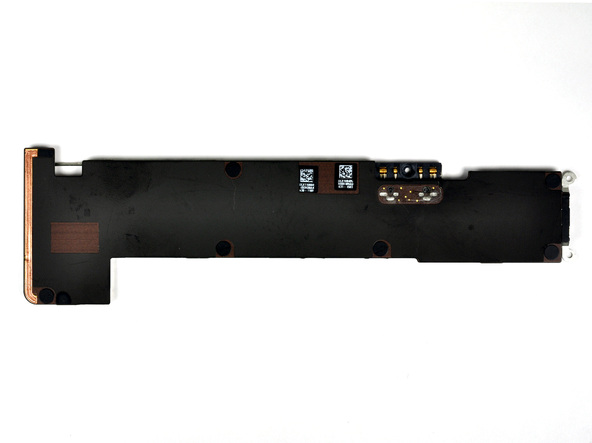

А вот так выглядит материнская плата с обратной стороны.

Именно так. Совершенно пусто, так что идем дальше!

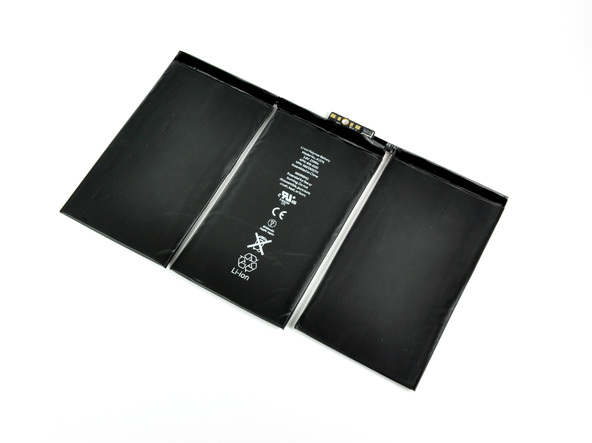

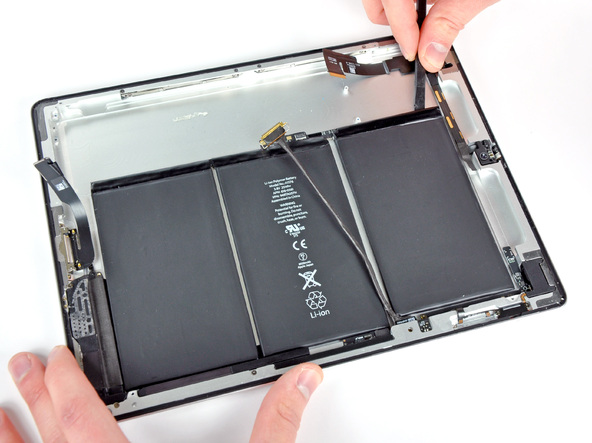

Извлекаем из задней части корпуса литий-полимерный аккумулятор.

Чтобы обеспечить 10 часов работы от батареи, в iPad 2 она собрана из трех больших литий-ионных аккумуляторов.

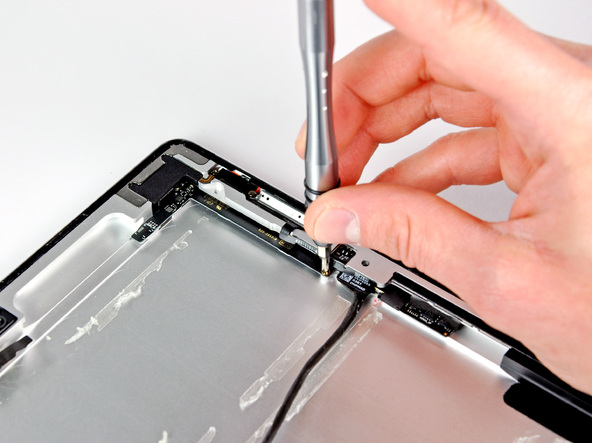

Выкручиваем винт крепления к корпусу кнопки регулировки громкости.

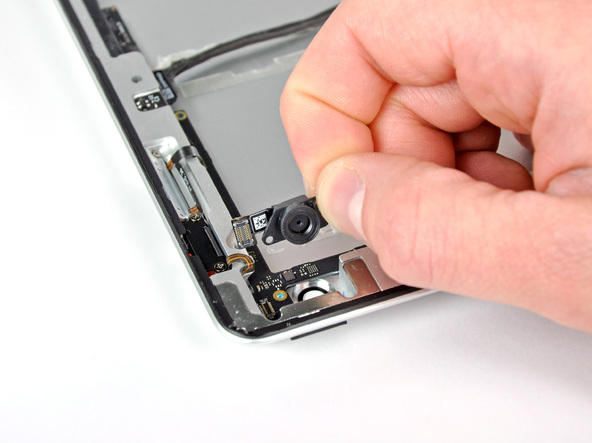

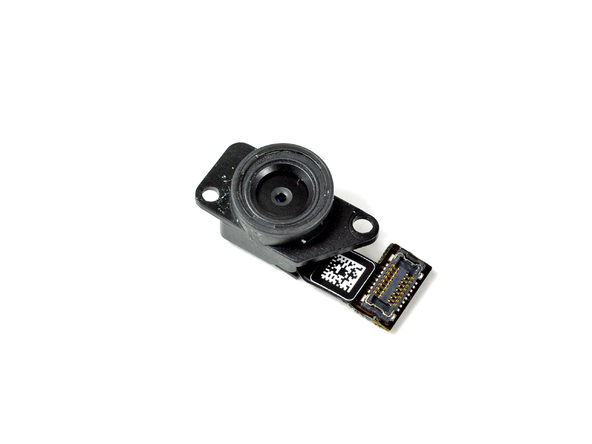

С тыльной стороны извлекаем камеру из гнезда.

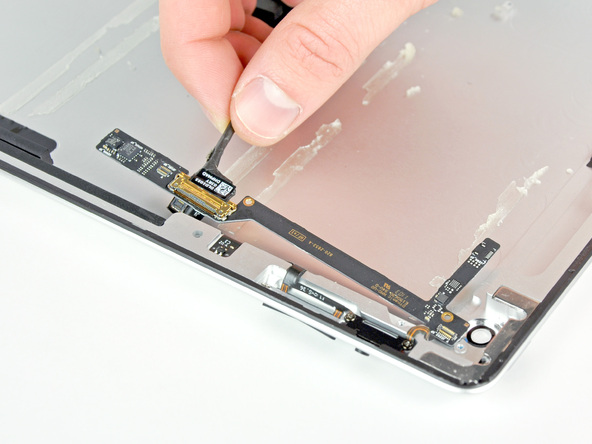

Снимаем плату с кнопкой регулировки громкости и поворота экрана.

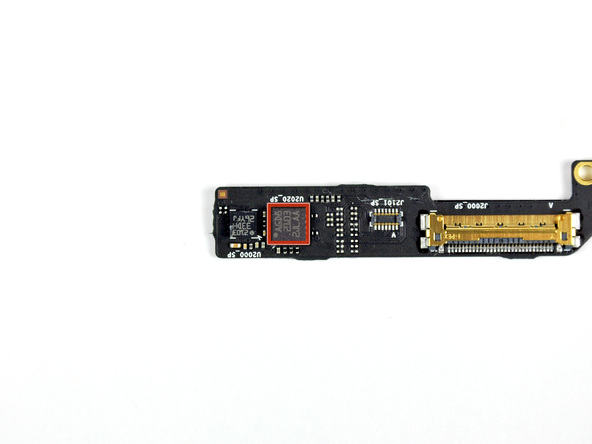

На этой маленькой плате расположились гироскоп AGD8 2103 и акселерометр LIS331DLH, оба производства STMicroelectronics.

Выкручиваем винт крепления модуля фронтальной камеры к корпусу, поддеваем модуль, чтобы отклеить, и снимаем.

Наши гаджеты всегда под рукой, поэтому становятся невольными заложниками повседневной суеты. К сожалению, частенько возникают ситуации, в которых мы не контролируем обстановку, и любимый девайс оказывается на полу. От падений чаще всего страдает сенсор, так как он изготовлен из хрупких материалов.

Готовим необходимые инструменты

Чтобы замена внешнего элемента была выполнена максимально быстро, необходимо использовать следующие приборы:

• технический фен для нагрева тачскрина с лицевой стороны;
• пластиковые лопатки для поддевания поверхности и удаления клея;
• пластиковые скальпели, которые вставляются по периметру стекла и предотвращают его повторное приклеивание;
• пинцет, которым легко отсоединять шлейфы и извлекать мелкие элементы;
• фигурная отвертка с намагниченным наконечником для откручивания крепежных винтов.

При замене тачскрина в домашних условиях в качестве нагревательного элемента может быть использован бытовой фен, однако такой выбор не всегда оправдан. Дело в том, что диаметр его трубки значительно больше, а это увеличивает время нагрева конкретного участка. Поскольку в iPad 2 проклеено не все стекло, а лишь его панель по периметру, то воздействовать температурой нужно только на нее.

Удаляем старое покрытие

Если определенный участок поверхности имеет большое количество трещин, его лучше заклеить скотчем. Когда будет производится демонтаж поврежденного стекла, все осколки останутся на клейкой стороне скотча. Таким образом, вы защитите дисплей от царапин. Поддевать стекло нужно максимально аккуратно, чтобы не повредить пластмассовую рамку, расположенную под ним. Выполняйте работу постепенно: каждая область предварительно прогревается феном, а уже потом под стекло заводится лопатка.

По возможности проводите ей по всему периметру внешней панели. Обратите внимание, что стекло закреплено очень надежно, и если поддетый участок отпустить, то благодаря разогретому клею он сразу же плотно пристанет. Именно поэтому рекомендуется в отставших местах подкладывать пластиковые скальпели.

Не обнадеживайтесь, что поверхность снимается в два счета. Чаще всего поврежденное стекло необходимо разобрать по кусочкам. Из-за этого процесс замены может затянуться на несколько часов. К такому раскладу нужно быть готовым.
Перед тем как разобрать iPad, нужно знать несколько нюансов:

• В первую очередь, справа от кнопки «домой» под сенсором расположена антенна. Поэтому при удалении стекла нужно побеспокоиться о том, чтобы этот элемент остался на самой панели устройства.
• Во-вторых, в нижней части левой боковины iPad 2 находится шлейф тачскрина. Когда вся поверхность будет отклеена, нужно отогнуть стекло влево так, будто переворачиваете страницу. Это позволит не оборвать контакты при замене.
• В-третьих, после снятия стекла не забудьте очистить панель от мелких осколков. Также если на новом стекле нет кнопки «HOME», ее нужно снять со старого тачскрина.

Демонтаж дисплея

Чтобы окончательно избавиться от поврежденного стекла, и установить на его место новое, нужно:

• открутить четыре винта, крепящие экранный модуль;

• далее приподнять дисплей металлической лопаткой и немного сдвинуть вправо;
• внизу под левой его частью находится шлейф. Его фиксатор необходимо отщелкнуть, а крепление отсоединить (цифра 1 на рисунке снизу). Убираем экран в сторону;
• после этого нужно отсоединить крепления сенсора от платы (цифра 2).

Теперь стекло полностью демонтировано. Если параллельно необходимо выполнить замену других частей iPad (а), рекомендуем посмотреть видео, в котором показано, как полностью разобрать девайс.

Поклейка

Собираем iPad 2 в обратном порядке:

• сразу подключаем шлейф нового сенсора и дисплейного модуля;
• прикручиваем экран и протираем его по необходимости микрофибровой тряпочкой;
• снимаем защитные наклейки с обратной стороны нового стекла, а также с боковых его частей;
• прислоняем поверхность к корпусу и прижимаем его по всему периметру.

В завершении включаем iPad и проверяем работу нового сенсора. Теперь вы знаете, как выполнить замену поврежденного стекла. Чтобы легче усвоить прочитанное, рекомендуем просмотреть видео.

— это самый первый в мире планшет. Именно он стал родоначальником всех современных планшетов, коих сейчас существует большое разнообразие. Айпад был представлен 27 января 2010 года в Сан-Франциско. Тогда, 5 лет назад, никто не понимал зачем он нужен, для каких задач его можно использовать да и вообще никто не верил в успех этого девайса. Но Стив знал, что айпад, также как и iPhone, изменит мир.

И действительно, планшеты изменили его и стали частью нашей повседневной жизни, как и смартфоны. Сейчас практически все пользуются планшетами, они заменяют людям нетбуки, книги и электронные книги, становятся рабочей лошадкой для многих людей.

В наше время на айпаде люди смотрят кино, играют в игры и берут его с собой в путешествия, заменяя им многие гаджеты. Но iPad является хрупким девайсом, который может сломаться. Очень частая проблема — это поломка сенсорного стекла или дисплея. Для того, чтобы справится с этой неисправностью, нужно разобрать гаджет и заменить поломанную деталь.

Можно отнести девайс в сервис, где профессиональные работники быстро починят планшет, но стоить это будет очень дорого, так как нужно оплачивать работу мастера, наценку за комплектующие и ещё какие-нибудь проценты. Проще разобрать и заменить неисправную деталь самостоятельно. О том, как разобрать iPad первого поколения, читайте в нашей статье.

Для того, чтобы начинать любую разборку нужно обзавестись специальными инструментами. Для техники Apple нужны уникальные инструменты, ваши обычные отвертки не подойдут для разборки гаджетов компании из Купертино, так как кроме отверток понадобится ещё много других инструментов.

В интернет магазинах очень много наборов инструментов для разборки iPad-ов, поэтому можно купить любой, но лучше всего выбрать набор от iFixit. После того, как набор был куплен, можно приступать к разборке.

Итак, начиная разборку, вы приятно удивитесь. После разборки последних моделей айпад, вы сможете заметить, что здесь не понадобится фен. Все дело в том, что экранная конструкция установлена в корпус при помощи особого крепления, которое легко можно снять специальным металлическим инструментом из набора.

Важно, снимайте экран очень аккуратно, чтобы не повредить крепления. Осторожно отогните экран, как страницу книги, и положите его рядом с корпусом. Пока что дисплей и сенсорное стекло соединены с оставшейся частью планшета шлейфами.

Далее нужно отсоединить шлейф дисплея, но просто так это сделать не получится. Здесь есть небольшой фиксатор, который держит шлейф. Для того, чтобы отсоединить его, нужно приподнять этот самый фиксатор, после чего аккуратно отсоединить сам шлейф.

Следующим шагом будет открепление кнопок регулировки громкости и блокировки поворота экрана. Делать это лучше пластиковым шпателем. После кнопок демонтируем системную плату. Она крепится на винты, специальной отверткой выкручиваем их и достаем плату.

После отключения шлейфа дисплея можно разбирать экранную конструкцию, ведь первым делом нас интересует замена стекла на iPad. Для этого нужно выкрутить огромное количество винтов. После чего, демонтируем печатную плату кнопки Home. Далее отсоединяем шлейф светодиодной подсветки.

Остается только отсоединить дисплей от сенсорного стекла. Для этой процедуры потребуется прибегнуть к помощи пластикого шпателя. Отклеиваем дисплей по всему периметру и разъединяем конструкцию.

Теперь можно заменить разбитое сенсорное стекло на новое, и, если были проблемы непосредственно с дисплеем (битый пиксель или потек экран), то заменяем на новый. После того, как были поставлены новые и работающие комплектующие, можно собирать обратно, следуя инструкции.

Но что, если проблема была не с экраном. Тогда нужно продолжить разбирать планшет. Но как разобрать iPad дальше? Очень просто! Чтобы демонтировать батарею, нужно снять кабель подключения док станции. Для этого нужно открутить один винт, который держит всю конструкцию. После чего, демонтируем эту деталь.

Как оказалось, помимо разъема подключения док станции, здесь находится плата Bluetooth и Wi-Fi. Если были какие-либо проблемы с Wi-Fi или Bluetooth, можно заменить их или же сам разъем.

После того, как был снят разъем для подключения док станции, можно демонтировать аккумуляторную батарею. Просто вынимаем её из корпуса и кладем рядом. Если были какие-то нарекания по работе батареи или же она была вздутая, то нужно заменить её на новую.

После чего, можно снять модуль динамиков. Он точно также, как и батарея, вынимается из корпуса. Меняем их на новые, если старые были неисправны. Но разборка ещё не закончена!

Осталось демонтировать антенну, которая расположена прямо в центре корпуса. Металлическим инструментом аккуратно поддеваем защитную коробочку, после чего, просто отклеиваем её по периметру. Антенну можно снять и поменять, в случае её неисправности.

И напоследок нам осталось снять модуль для подключения наушников 3.5 дюйма, именуемый мини джек. Для этого нужно открутить один единственный винт, после чего аккуратно снимаем его и заменяем на новый и исправный, если прежний был сломан.

Вот и всё, айпад первого поколения полностью разобран. Теперь можно произвести его капитальный ремонт или моддинг, после чего аккуратно собрать, следуя инструкции. Следует заметить, что здесь очень много модульных частей, поэтому, в случае неисправности одного компонента, придется менять весь модуль, что гораздо дороже, чем заменить деталь отдельно.

Также, обязательно посмотрите видео на эту тему:

Рано или поздно любая техника может сломаться.

В такой ситуации пользователь принимает решение отдать свое электронное устройство в сервис, но, если поломка несерьезная, можно попробовать исправить ее самостоятельно.

Продукция компании Apple отличается высоким качеством и долговечностью. Если нужно разобрать iPad своими руками, сложностей возникнуть не должно. Главное, делать это осторожно, тщательно соблюдать инструкции:

1. не вскрывать iPad без необходимости
2. не терять детали
3. быть предельно внимательными

Подробная инструкция как разобрать iPad:

• Для начала нужно размягчить клей под экраном электронного устройства, это легко сделать с помощью фена (промышленного или обычного бытового). Под струей горячего воздуха клеевой слой растает, и дисплей снимется легко и быстро.
• Подденьте стекло с одного края гаджета, чтобы проверить, окончательно ли расплавился клей. Если дисплей поднимается с трудом, значит, экран недостаточно нагрет. Проведите струей горячего воздуха по периметру экрана. Поддевать дисплей нужно пластиковым тонким предметом, чтобы не оставить царапин на стекле. Можно использовать медиаторы для игры на гитаре и вставлять их в образовавшееся воздушное пространство под стеклом.
• С помощью специальных присосок, прикрепленных по периметру экрана, подденьте стекло, а когда оно окажется в ваших руках, отложите его в сторону.
• Открутите болты, которые держат экран.
• Аккуратно отсоедините все шлейфы.
• Не царапая внутренности компьютера, выкрутите винт материнской платы и осторожно ее извлеките. Все микросхемы скрыты под металлическими пластинами, рекомендуется все их складывать в одно место, чтобы ни одна деталь не потерялась.
• Далее нужно вынуть аккумуляторную батарею. Будьте осторожны, в iPad вставлена литиево- полимерная батарея без корпуса. Ни в коем случае не царапайте и не сгибайте ее.
• Вынимаем слот для сим-карты и антенну.
• Достаньте фотокамеру.
• Извлеките плату элементов управления компьютером и кнопки- разъемы, также относящиеся к элементам управления.
• С помощью пинцета извлеките соединитель и находящийся рядом с ним data- кабель.
• Достаньте динамик.

Все, ваш iPad полностью разобран. Главное, запомнить, в какой последовательности нужно его собирать, и устанавливать комплектующие на свои места. Обратите внимание, что материнская плата включает в себя несколько элементов — процессор, контроллер питания, модем и флеш – память. Трогать элементы руками нельзя, держать ее нужно за края.

Собирать iPad нужно в обратной последовательности строго по описанию. Опытному мастеру это труда не составит, только потребуется запас времени и терпения, а также разнообразие инструментов.
Без особой нужды не стоит самостоятельно проводить подобные манипуляции, поскольку повредить комплектующие элементы очень легко, а исправить погрешности потом будет сложно.

Самый первый в мире планшетник был выпущен компанией Apple. Первая линейка iPad стала родоначальником такого рода девайсов. На современном рынке представлено широкое разнообразие планшетов. Несмотря на это, представленный более 6-ти лет назад первый экземпляр, до сих пор представляет для многих интерес. Конечно, пользоваться им по назначению сегодня будут единицы. Для большинства эта модель аппарата – раритетный экземпляр, не более. Тем не менее на форумах все еще встречаются сообщения с вопросами решить разного рода проблемы с планшетником первого поколения.

Планшеты, как и задумывал основатель Apple, стали неотъемлемой частью жизни многих людей. Эти девайсы заменили ноутбуки и электронные книжки, и выступили в роли рабочей площадки для большого количества юзеров.

Сегодня айпад – средство для просмотра кинофильмов, игр и прочих развлечений. Пользователи берут миниатюрный гаджет в поездки, и он заменяет им несколько устройств.

Однако у этой техники есть один минус – она довольно хрупкая. При неправильной эксплуатации аппараты часто выходят из строя. Чаще всего на планшетниках повреждаются дисплеи и сенсорные стекла. С целью устранения подобных поломок, в обязательном порядке требуется разборка корпуса и замена негодного элемента.

В этой инструкции расскажем про планшет iPad и как разобрать аппарат первого поколения.

Многие юзеры при первых признаков поломок предпочитают отнести айпад в ремонтную мастерскую, где опытный мастер проведет диагностику, выявит причины поломок и скажет, что нужно исправить. Но профессиональный ремонт планшетника стоит весьма недешево. В стоимость входит цена детали, оплата услуг мастера и еще что-нибудь. Поэтому разберем, как осуществить процедуру в домашних условиях. Если юзер ранее имел дело с техникой, в частности, с «яблочной» продукцией, выполнить операцию ему будет нетрудно. Главное в точности следовать нашему мануалу и не перепутать шаги местами. Еще крайне важно обращаться со всеми элементами «начинки» максимально аккуратно, чтобы ненароком не повредить их.

Итак, разбираем iPad 1, следуя этому алгоритму:

1 Приобретаем специальный инструментарий. Для «яблочной» продукции существуют особые материалы – простые отвертки и прочее не сгодятся. Но и кроме названных инструментов, понадобятся и другие вещи. Магазины в сети предлагают много таких наборов. Можно приобрести любой, но сами профессионалы рекомендуют фирму iFixit. 2 Если наборчик у вас под рукой, можно приступить к делу. С самого начала вы удивитесь, особенно если ранее разбирали новые модельки айпадов. Дело в том, что фен здесь не потребуется, а весь процесс пойдет проще. Конструкция экрана девайса крепится к корпусу и без труда снимается с помощью специального инструмента. 3 Осторожными движениями убираем экран, стараясь не нанести повреждений креплениям. Потихоньку отгибаем элемент, подобно перелистыванию книжной странички, и помещаем его близ корпуса. На этом шаге дисплей и стеклянный элемент с сенсорным механизмом связаны с корпусом шлейфами. 4 Убираем шлейф, но это потребует приложения сил. Одним махом выполнить этот шаг не выйдет. Находим фиксирующий элемент, которым шлейф удерживается. С целью его отсоединения потребуется слегка поднять фиксатор, а потом уже выполнить отсоединения главного элемента, с которым в данный момент работаем. 5 Открепляем кнопочные элементы регулирования звучания и блокировки поворота дисплея. Выполняется этот шаг с помощью шпателя из пластика. После кнопочек выполняется демонтаж системной платы. Последняя деталь прикрепляется винтами. Требуется открутить их и вынуть детальку. 6 Разбираем дисплейную комплекцию, ведь это наша главная цель, добившись которой сможем заменить на планшетнике стекло. Здесь нужно потрудиться и убрать довольно большое количество винтиков. После этого следует выполнить демонтаж печатной платы кнопочного элемента Home. Дальше выполняем отсоединение шлейфа подсветки со светодиодными элементами. 7 Разъединяем дисплей и стекло с сенсорным механизмом. С этой целью обращаемся к шпателю из пластика. Дисплей отклеиваем по всем краям и осуществляем разъединение деталей. 8 Заменяем поврежденный элемент (стекло) на новый. Если же, кроме этого, присутствовали проблемки и с экраном, то его тоже меняем. Дальше останется только собрать девайс, следуя той же самой инструкции, но выполняя шаги в обратном порядке.

Но как поступить, если проблема была не с дисплеем? Ответ простой – продолжить процесс разбора. Как это сделать – читайте дальше.

Полная разборка iPad 1: пошаговое описание

Если проблемы с вашим планшетником более серьезные, выполните разбор аппарата до конца. Дальнейшие шаги в этом направлении будут следующими:

1 Для демонтажа батарейки уберите шнур подсоединения док-станции. С этой целью открутите один винтик, держащий всю конструкцию. После можно убрать аккумулятор. 2 Как видите, кроме элемента подсоединения док-станции, тут присутствует платы Bluetooth и Wi-Fi. Если проблема заключалась в них – замените детали на этом этапе работы. Или же поменяйте разъем. 3 Теперь можно выполнить демонтаж аккумуляторной батарейки. Следует просто достать ее из корпуса и положить рядом. Если источник проблем, из-за которого вы начали все это дело, был в этом элементе (он вздулся или что-то подобное), выполните замену. 4 Снимите модуль динамиков. Он убирается из корпуса аналогичным методом, как и батарейка. Если элемент был неисправен, заменяем его. Но на этом операция не заканчивается. 5 Осталось убрать антенну, располагающуюся посередине корпуса. При помощи инструмента из металла следует осторожно поддеть защитную коробку, а потом отклеить ее по всем сторонам. Если элемент был неисправен, следует осуществить его замену. 6 Избавляемся от модуля подсоединения наушников, называемый мини джеком. С этой целью следует открутить один винтик, убрать его и поменять на новый, если предыдущий был поломан.

Как видите, особых сложностей в процессе разборки первого планшетника нет. Теперь можно осуществить комплексный ремонт девайса либо просто обновление нескольких деталей. Важно после этого грамотно собрать аппарат, иначе он перестанет корректно работать. Отметим, что внутри «начинки» полно деталей модульного характера. А это означает, что при выходе из строя одного элемента придется менять модуль целиком.
